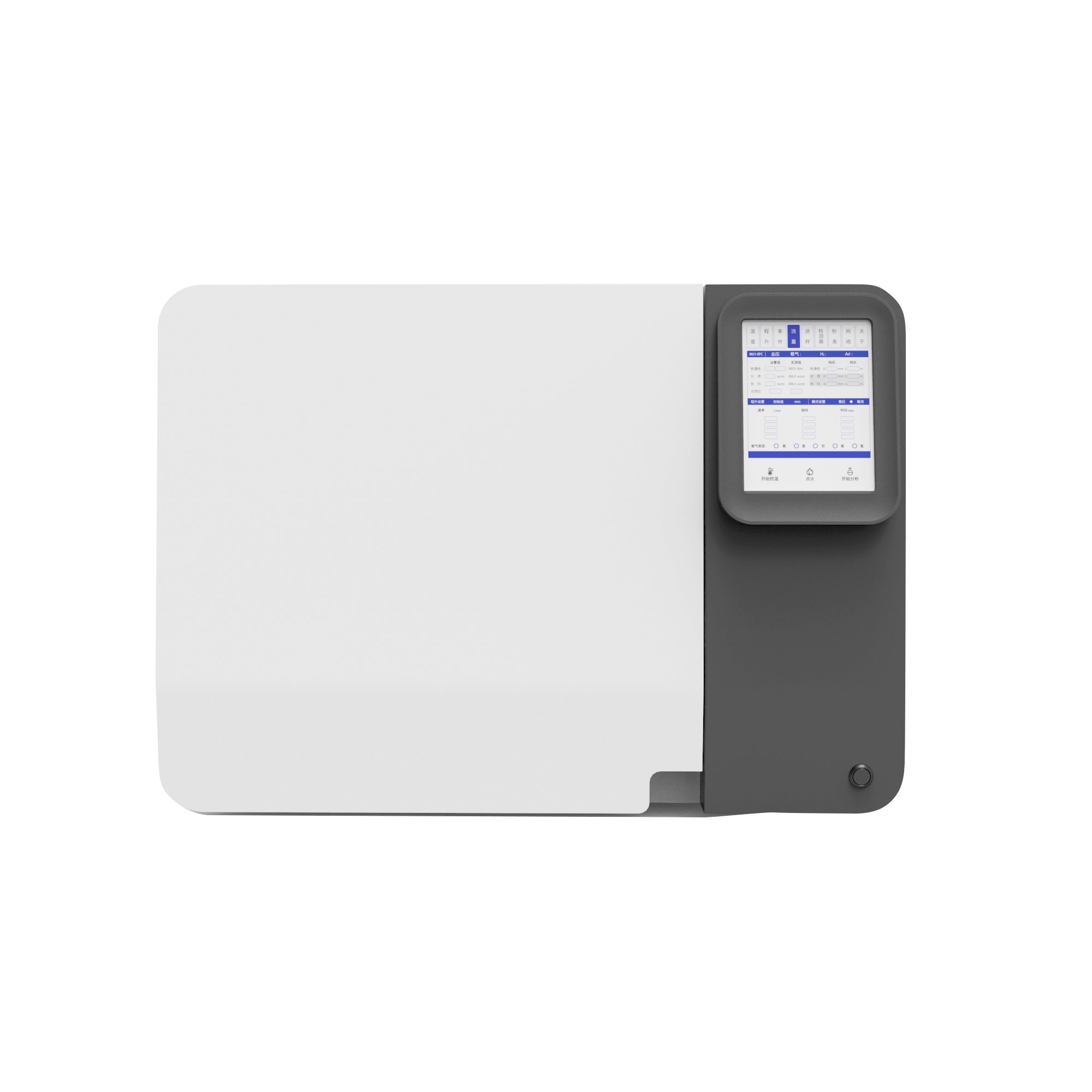

GC-7860型網絡化系列氣相色譜儀按照配置和功能的不同可以分為Plus、A、AE、E,C（車載型）等系列產品可供用戶選擇。

GC-7860系列網絡化氣相色譜儀是上海佑科儀器儀表有限公司新推出的新型數字化全控制的氣相色譜儀。儀器充分吸收了國外同類產品的先進技術，采用了國內行業先進的制造技術和工藝，確保儀器的可靠性和運行時間。它不僅能夠大限度地延長正常運行時間，減少維修次數，并且在結構上更加簡潔合理，外觀更加宏觀大氣；一目了然的鍵盤操作、方便系統的反控軟件，使之簡單易學，容易操作。GC-7860系列網絡氣相色譜系統可以加載先進的電子氣路控制 (EPC)系統，為行業用戶提供優良品質以及您可信賴的結果。該儀器網絡遠程傳輸及控制功能，使儀器在無人值守、分散監測、集中控制成為現實；數據分析結果可以接入DCS，完成色譜組分含量的統計、分析、監控，提高生產過程的自動化。

GC-7860系列氣相色譜儀廣泛應用于石油化工、精細化工、生物醫藥、環境保護、食品衛生、高純氣體、電力、釀酒、科研及教育等各個分析領域。

GC-7860 SA型氣相色譜儀所有進樣口和檢測器氣路均可采用電子氣路(EPC)控制，從而提供更好的保留時間和峰面積的精準度。儀器使用者可以通過反控制軟件設置氣體流速、外部事件、溫度和檢測器等各種參數，保存分析方法的所有參數。數字電路使得每次運行、不同操作人員之間的設置值都保持一致。因此, 用戶可以獲得更好的保留時間重現性和更一致可靠的結果, 事半功倍。

GC-7860系列網絡化氣相色譜儀可配置液體自動進樣器，使用反控軟件控制各參數，這將帶來更好的重復性并提高工作效率，同時消除手動進樣帶來的誤差。

一．解決方案

1. 電力變壓器油中氣體分析（GB/T 17623-1998、DL/T 722-2000、DL/T 703-1999）
2. 煤礦井下安全氣體分析氣相色譜法（可對32個點24小時不間斷循環采樣分析）
3. 空氣質量（TVOC、苯、總烴及非甲烷總烴）分析(符合GB/T 50325-2001、GB/T 18883-2002、GB16927-1996)；車間尾氣、煙道氣分析，以及煙氣中VOC、苯及非甲烷總烴24小時不間斷在線分析
4. 水質分析（符合GB/T 5750-2006）
5. 天然氣、煉廠氣、裂解氣、人工煤氣等等各種工業燃?xì)忸悮怏w分析 （簡易單閥型、廣譜流程雙閥四柱經濟型、廣譜流程三閥四柱實用型、廣譜流程五閥六柱型、三閥四柱TCD型、四閥五柱雙TCD型等；符合GB/T 13610-2003、UOP539、ASTM1945 、ASTM D 1946和GPA2261；可根據具體樣品特殊訂制）
6. 煤氣、沼氣分析 （H2、O2、N2、CH4、CO、CO2六組分，單閥順序變換）
7. 天然氣中的硫化物 （單閥順序變換反吹法，檢測H2S及總硫）
8. 高純氣體分析 、電子工業氣體分析（最小檢測濃度可達20ppb以上）
9. 汽油中的苯和甲苯分析 （符合ASTM D3606； SH/T 0713—2002）
10. 汽油中的含氧化合物分析 （符合AZTM D4815和SH/T 0633-1998）
11. 汽油中苯、甲苯、芳烴分析   （符合ASTM D5580-1995，SH/T0693-2000）
12. 汽油中的烴族組成SOA分析、汽油中單體烴PONA分析（飽和烴、烯烴、芳烴和苯的含量檢測，采用特制的烯烴吸附阱；符合SH/T 0741-2004）
13. 模擬蒸餾氣相色譜法（符合SH/T 0558，ASTM D5307、D3710、D6352、D2887）
14. 血液乙醇分析（符合標準GA/ T105-1995）
15. 卷煙條VOC（符合YC/T 207-2006）、藥物殘留分析、環氧乙烷（符合GB/T 16886.7-2001）、包裝材料中的溶劑殘留檢測
16. 溫室氣體專用氣相色譜法（CO2、CH4和N2O，0.1ppm—100%）
17. 催化評價、高壓高溫在線分析系統（系統色譜根據要求訂制）
18. 過程氣相色譜儀(工業色譜）、分析小屋構建、多流路樣品選擇（最多支持32路樣品選擇）、樣品前處理等

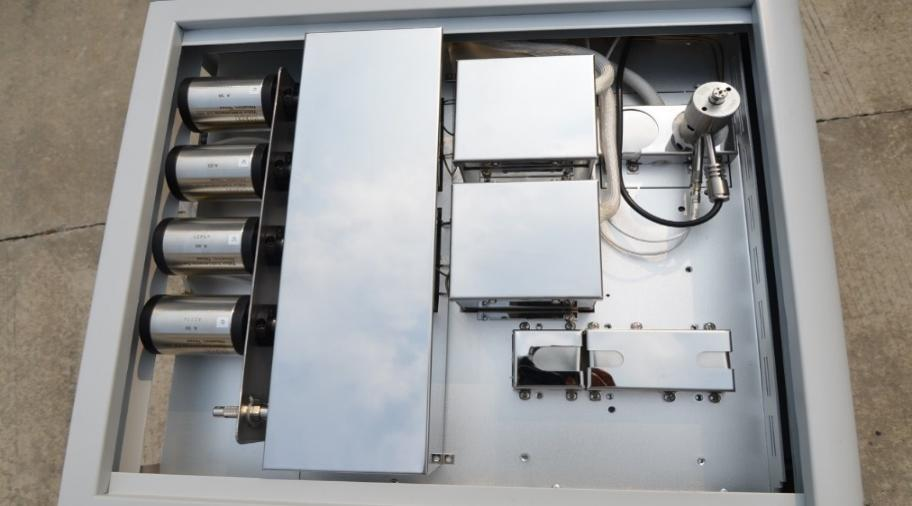

中心切割閥

 定制閥系統

二：GC-7860系列氣相色譜儀主要特點和參數

1. GC-7860系列氣相色譜儀采用8.0寸液晶電容觸摸顯示屏，支持中英文切換。大屏直讀顯示氮、氫、空流量及壓力和進行儀器操作。 標配PC端反控軟件、內置色譜工作站，實現同步雙向控制。
2. 儀器具有開放端口，能夠?qū)崿F(xiàn)后續升級為與氣相色譜儀同品牌的氣相色譜-單四級桿 質譜儀或氣相色譜-三重四級桿質譜儀。
3. 開機一鍵啟動。全自動運行各種功能：加熱、點火、自檢、漏氣報警等。具備缺氣報警 保護功能；加熱控制保護功能（使用中打開柱箱門時柱箱風扇電機及加熱系統自動關閉）
4. 分流流量/分流比可自動控制，節約載氣。帶有自動進樣器定位接口。
5. 多核、32位嵌入式硬件系統，采用對數放大器，檢測信號無截止值，峰形好，可擴展 的同步的外部觸發功能，可以由外部信號(自動進樣器、熱解析儀等)啟動主機和工作站。
6. 氣路控制采用EPC（電子壓力閉環控制），EFC（電子流量閉環控制）技術，在設定 范圍內任意調控；可選擇設定載氣和尾吹氣類型：He、H2、N2，各載氣系統均可實 現恒壓、恒流、恒線速度，并使用He、H2、N2三種常規氣體進行流量校正。
7. 系統自檢功能，實現故障自動識別功能。
8. 主機由20 種方法存儲記憶功能，可以直接調用，方便便捷。
9. 不少于8個外部事件的擴展功能接口，可以選配各種控制閥，且能按設定時序工作。
10. 外部鏈接方式為LAM網口連接(RJ45)和RS232通訊口。
11. 電子氣路EPC控制方式

EPC電子氣路控制精度0.01 mL/min或0.01Kpa，保證了更好的保留時間重現性、更一致可靠的結果。

EPC工作模式：恒流、恒壓、分流模式。

程序壓力控制：4階

EPC工作氣體：N2、H2、Air、He、Ar

EPC控制量程：壓力0～0.6Mpa  流量0～100sccm或0～500sccm

EPC控制精度：壓力0.01Kpa；流量0.01sccm

12. 支持高速升溫，最大速率80℃/min，適合快速分析。
13. 溫度可升至450℃，適合高沸點樣品的分析。
14. 支持雙柱箱、雙后開門模式。
15. 柱箱溫度增量1℃，精度±0.01℃，已經相當于同類型進口產品。
16. 外部事件6路，輔助控制輸出2路。
17. 多元化的進樣系統；填充柱進樣、毛細管分流/不分流進樣、閥進樣、液體自動進樣、全自動頂空進樣、裂解進樣、熱解吸進樣、吹掃捕集進樣可選。
18. 可配置中心切割和閥切換系統，幫助用戶完成復雜的多維色譜分析任務。其中Plus機型是一款專門為多維應用分析及在線分析而量身打造的多用途氣相色譜儀。
19. 豐富的檢測器類型，Plus機型最多可安裝三個檢測器（B型可以同時安裝兩個檢測器）： TCD、HTCD、uTCD、FID、FPD、ECD 、NPD、ZD、PDHID、PID、AID 。
20. 程序支持多流路樣品選擇MPV系統，具有自動識別閥數、自動聯級判斷、自動復位、閥位選擇、閥位分析記憶功能，最多支持32路的樣品流路選擇。

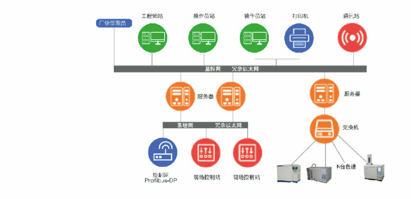

21. 網絡遠程傳輸及控制功能，可進行無人值守分析、分散監測、集中控制。
22. 數據可通過MODBUS協議接入DCS系統，完成色譜組份含量的統計、分析、監控，提高生產的過程控制自動化水平。
23. 柱溫箱指標：

(1) 內容積：≥22L；

(2) 溫度范圍：室溫上4℃ ~不低于450℃（增量 0.01℃）；

(3) 溫度設定值分辨率：≤0.1℃

 (4) 室溫每變化1℃ 柱溫的變化：≤0.01℃

 (5) 設定溫度與實際溫度之間的偏差均不超過1%。

(6) 10 min內，溫度變化的相對標準偏差不大于 0.05% 。

(7) 最大升溫速率：≥60℃/min；

(8) 程序升溫：≥9 階/10 平臺；

(9) 程序升溫重復性：≤0.5%；

(10)降溫方式; 后開門+可變高速電機；

（11）控溫路數：8路

進樣器、檢測器、熱導池溫度指標

溫度范圍：室溫上4℃～450℃（增量1）

控溫精度：優于±0.01℃

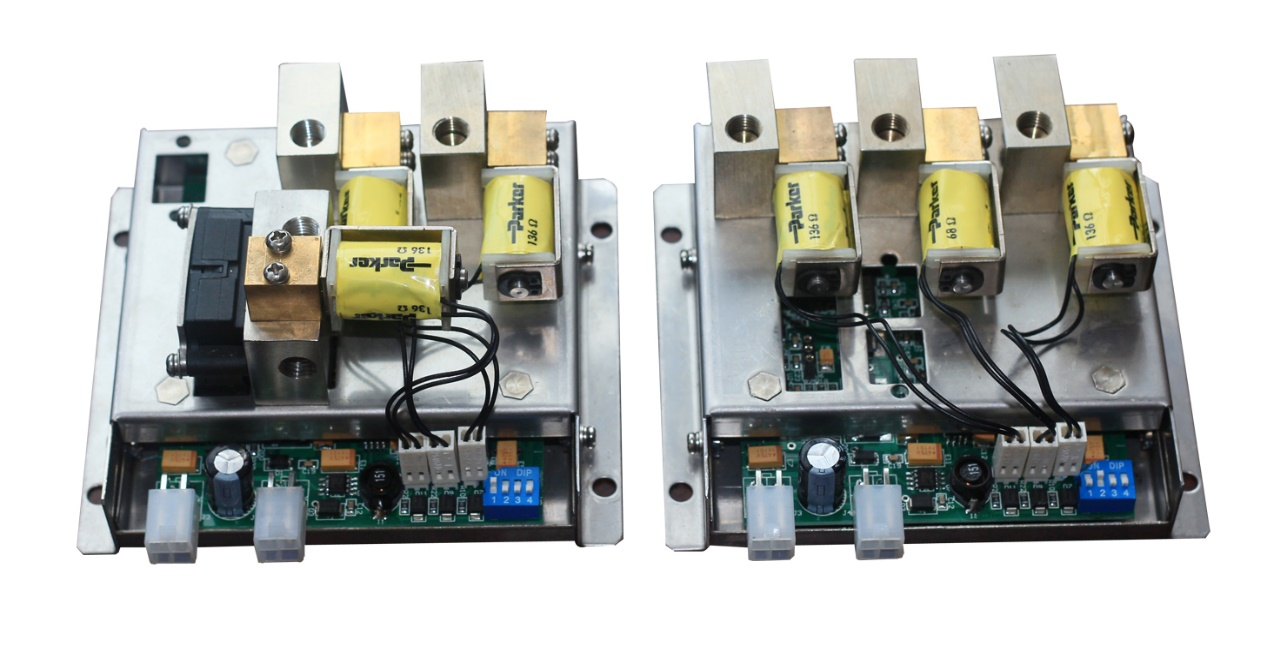

三路電子氣路EPC模塊

三：GC-7860系列產品主要檢測器技術指標

進樣器指標：

(1) 溫度范圍：室溫上7℃-不低于400℃；

(2) 控溫方式：獨立控溫；

(3) 載氣流量控制方式：恒壓、恒流、恒線速度；

(4) 分流模式可以直接設置分流比；

(5) 柱頭壓力范圍：不低于0-500kpa；

(6) 柱頭壓力控制精度：≤0.01kpa；

(7) 流量設定范圍：H2： 不低于0-200ml/min；N2 ：不低于0-200ml/min；

氫火焰離子化檢測器（FID）

收集極采用圓筒型結構，鉑金噴嘴

(1) 檢測器氣體采用EPC 控制；

(2) 溫度范圍：室溫上7℃~400℃；

(3) 氫焰離子化檢測器（FID）：采用對數放大器；高壓開關控制；基線信號顯示；點火

線圈控制；檢測限：1.8pg／s （樣品：正十六烷）；基線噪聲：≤0.015pA；基線漂

移：≤0.3pA／30min；電源電壓變化的適應性：電源電壓從 220V 至 242V 和 198V

情況下，基線噪聲和基線漂移仍應達到。動態范圍：107；定性重復性：不大于0.06%；

定量重復性: 不大于1%

氫火焰檢測器

四：GC-7860網絡版反控工作站：

特點與功能：

（1）適用于Windows7及以上系統；數據采集：單通道采集和多通道同步采集、數據文件名稱自動生成，根據通道分別自動存儲于相應路徑。

（2）完成部分監控程序及遠程桌面部分功能。

（3）用戶登錄：根據數據庫內的用戶權限進行軟件登錄。

（4）用戶防重登錄：根據IP地址、賬號及密碼信息確定控制軟件，并提示其他IP電腦上已登錄的設備賬號登出。

（5）配置管理：配置數據庫連接、配置服務器IP及端口。

（6）系統自檢：軟件啟動時/手動檢測，軟件與服務器上的兩個服務端軟件進行通訊，

確認系統軟件運行正常。

（7）設備查詢：列出用戶可管理的所有設備列表。

（8）設備監控：可定時/手動刷新用戶可查看的設備狀態，并在界面中顯示設備相關

信息。

（9）設備遠程操作：通過RPC遠程協議與MiniPC上的Windows進行通訊，實現遠

程桌面的功能，當RPC協議發生異常時，可在頁面標題中顯示代表報警。

（10）方法下載：支持軟件選擇服務器上的方法文件下載到設備上。

（11）圖譜操作軟件調用：支持從客戶端軟件中一件調取圖譜操作軟件或?qū)⒁汛蜷_的

圖譜軟件調用最上層。

（12）數據處理解析：譜圖處理功能（手/自動積分，批量處理）、定性、定量功能（面

積歸一法、校正歸一法、內標法、外標法、指數法），數據比較功能。

（13）報告：樣品信息、色譜圖、積分表等信息、用戶自定義選擇、預覽功能。

（14）文件：文件管理用數據瀏覽器、一體化文件結構、文件變換功能（AIA，HW 、

txt 格式）、模板文件、反控參數文件

技術指標：

輸入電壓范圍：-2.5V～2.5V

積分靈敏度：0.05μV•s

最小分辨率：1μV

動態范圍：10-7

線形度：±0.005%

重復性：±0.005%

采樣周期：10、20、30、40、50次/秒可調

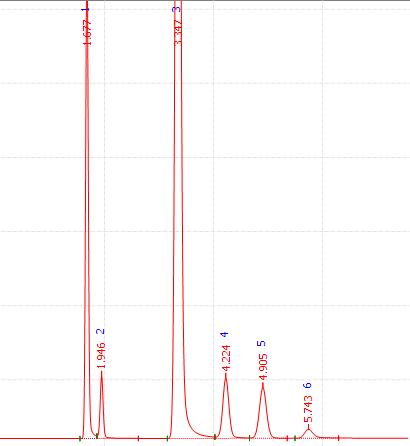

色譜分析圖譜-1

色譜分析圖譜-2
